Den här guiden hjälper dig att snabbt förstå PCB-kort.

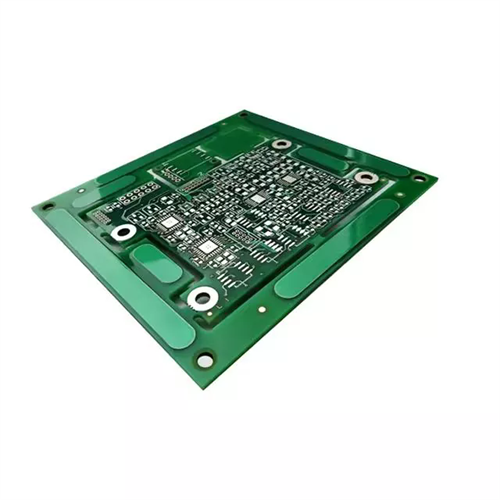

A PCB, även känt som ett kretskort, är en viktig elektronisk komponent.
1. Traditionella kretskort tillverkas genom att skriva ut kretsschemat och layouten med en fotoresistmetod, därav namnet kretskort. För närvarande är de flesta kretskort belagda med en fäst fotoresist (laminat eller beläggning), som sedan exponeras och framkallas innan kretskortet kan etsas.
2. Kretskort klassificeras i enkelsidiga, dubbelsidiga och flerskiktskort. På det mest grundläggandePCB, komponenter är koncentrerade på ena sidan, och trådarna är koncentrerade på den andra sidan; denna typ av PCB kallas ensidigt kort. Ett dubbelsidigt kort har kopparspår på båda sidor, och linjerna mellan de två skikten kan anslutas genom vias för att bilda den nödvändiga nätverksanslutningen. Ett flerskiktskort avser ett tryckt kretskort med tre eller flera ledande mönsterskikt separerade av isoleringsmaterial och laminerade tillsammans, med de ledande mönstren sammankopplade efter behov.
3. Ett kretskort består huvudsakligen av löddynor, vior, monteringshål, ledningar, komponenter, kontakter, fyllmedel och elektriska gränser. Huvudfunktionerna för varje komponent är följande:
| 1 | Vaddera |
Metallhål som används för lödning av komponenter |
| 2 | Genom Hole |
Inklusive genomgående hål av metall och genomgående hål som inte är av metall; metallgenomgående hål används för att ansluta stift mellan komponenterna i varje lager |
| 3 | Monteringshål |
Används för att fixera kretskortet |
| 4 | Dirigent |
Kopparfilmnätverk som används för att ansluta komponentstift |
| 5 | Anslutning |
Används för att ansluta komponenter mellan kretskort |
| 6 | Filler |
Att applicera koppartråd till jordnätverket kan effektivt minska impedansen |
| 7 | Elektrisk gräns |
Används för att bestämma storleken på kretskortet |
